MT-COM40B

40P,7.0mm Pitch Common用

产品说明

内部为PCB回路Common连接,不需使用短接片免去一般设备中Com端、电源端接线较多造成的不便。
使用导轨或中板固定结构使安装更简便。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘附 着而造成短路、错误动作等安全隐患。

一、详细规格


型号选定

型号 Pole数 Common端子构成 产品尺寸 固定方法
MT-COM40 40 上排20P+/下排20P- Common 149.0*40.0 螺丝固定/
导轨固定
MT-COM40B 左侧20P+/右侧20P- Common


一般规格

额定电压 125V AC/24V DC
额定电流 10A
绝缘电阻 100MΩ以上(DC 500V)
耐电压 AC500V 1min
适合电线 1.25mm2/MAX
端子螺丝   M3×8L
螺丝扭矩 1.2N·m(12kgf·cm)
温度范围 -10℃~+50℃


材质

 保护外壳 Modified PPO
透明盖子 Polycarbonate
线路板 Epoxy 1.6t

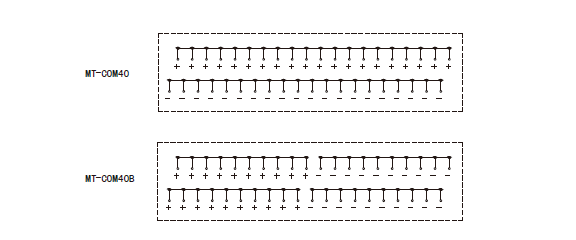

二、电路图


三、外观&平面图

四、产品应用
