MT-COM20B

20P,7.0mm Pitch Common

产品说明

内部为PCB回路Common连接,不需使用短接片免去一般设备 中Com端、电源端接线较多造成的不便。
使用导轨或中板固定结构使安装更简便。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘附 着而造成短路、错误动作等安全隐患。

一、详细规格


型号选定


型号Pole数Common端子构成产品尺寸固定方法
MT-COM2020上排10P+/下排10P- Common80.0*40.0螺丝固定/
导轨固定
MT-COM20左侧10P+/右侧10P- Common



一般规格


额定电压125V AC/24V DC
额定电流10A
绝缘电阻100MΩ以上(DC 500V)
耐电压AC500V 1min
适合电线1.25mm2/MAX
端子螺丝  M3×8L
螺丝扭矩1.2N·m(12kgf·cm)
温度范围-10℃~+50℃



材质


 保护外壳Modified PPO
透明盖子Polycarbonate
线路板Epoxy 1.6t

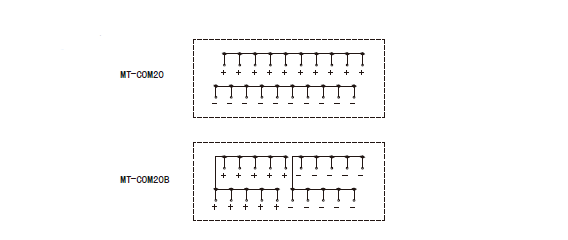

二、电路图


三、外观&平面图

四、产品应用
