ST4-202D

4点,继电器模组

产品说明

适用于60V以下,额定电流2.7A以下负载的控制系统。
DC4~30V输入的电压,在5V,12V,24V的系统里适用。
微型无触点继电器模组,适用于开闭频率高、要求响应速度快的系统。
采用LED Lamp动作指示,各输入输出端状态一目了然。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘附着而造成短路、错误动作等安全隐患。

一、详细规格

型号选定

型号内置继电器I/O点数线圈额
定电压
公共端连接方式  产品尺寸

固定方式
线圈侧触点侧线圈侧触点侧
ST4-202DAQZ202D4Point
(1a*4)
5~24V DC独立公共端
内置短接片
独立公共端
内置短接片
M3 螺丝端子台
7.62mm 间距
32.3*89.0螺丝固定
导轨固定


一般规格

项目AQZ202D
输入输入电压30V
反向电压5V
功率300mW
动作标准1.4V
最大4V
停止最小0.8V
标准1.3V
输出负荷电压(峰值 AC)60V
负载电流(峰值 AC)2.7A
最大负载电流9.0A
功耗1.6W
Transper
特点
开关速度启动时间标准5.8ms
最大10.0ms
关闭时间最小0.2ms
标准3.0ms
总功耗1.6W
耐电压2500V AC
产地JAPAN


材质

保护外壳

Modified PPO
透明盖Polycarbonate
线路板Epoxy 1.6t/2oz
最大适用线径1.25mm²/MAX
端子螺丝M3×8L
螺丝扭矩1.2N·m(12Kgf·cm)
温度范围-10~+50

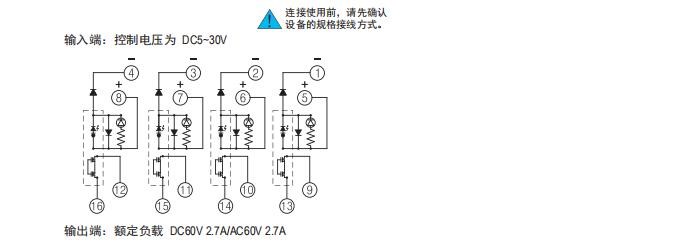

二、电路图



三、外观&平面图

四、产品应用
