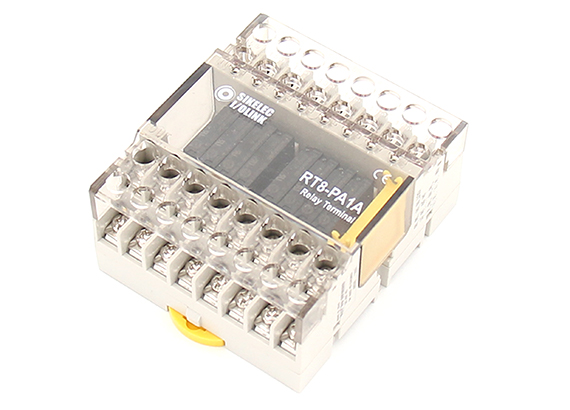

RT8-PA1A

8点,小型继电器模组

产品说明

微型8点型继电器模组,节省安装空间。
采用LED Lamp动作指示,各输入输出端状态一目了然。
继电器线圈带浪涌抑制回路,延长了继电器模组寿命。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘附着而造成短路、错误动作等安全隐患。
配有短接片使配线更方便。

一、详细规格

型号选定

型号 内置继电器 I/O点数 线圈额
定电压
公共端 连接方式   产品尺寸
(W×Dmm)
固定方式
线圈侧 触点侧 线圈侧 触点侧
RT8-PA1A PA1a-24V 8 24V DC 独立公共端 独立公共端 M3 螺丝端子台 62.7×71.5 导轨固定/
RT8-NY NY24W-K (1a×8) 内置短接片 内置短接片 7.62mm 间距 螺丝固定


一般规格

项目 PA1a-24V NYP-24W-K
触点
Contact
接点构成 1a 1a
接点负荷 5A 250V AC,5A 30V DC 5A 250V AC,5A 30V DC
最大通电电流 5A  5A
最大开闭电压 250V AC/110V DC 270V AC/150V DC
线圈
Coil
额定电压 24V DC 24V DC
动作电压 16.8V DC 16.1V DC
复位电压 1.2V DC 2.4V DC
 线圈电阻 3200Ω 4800Ω
额定消耗电力  180mW 120mW
干扰电压 4000V 5080V
耐电压 2000V rms 3000V AC  1min
原产地 CHINA JAPAN


材质

保护外壳 Modified PPO
透明盖 Polycarbonate
线路板 Epoxy 1.6t/2oz
最大适用线径 1.25mm²/MAX
端子螺丝 M3×8L
螺丝扭矩 1.2N·m(12Kgf·cm)
温度范围-10~+50


二、电路图




三、外观&平面图

四、产品应用
