TA-20H

20P,Tension clamp 端子模块

产品说明

采用MIL连接器为进线口,配合IOLINK ®电缆可与各种PLC、工控机等设备连接。
使用多芯电缆连接可大面积节省配线。
可选择导轨和螺丝两种固定方式使安装更简便。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘附着而造成短路、错误动作等安全隐患。

一、详细规格


型号选定

型号 Pole数 装置连接器 装置连接器型号 电缆侧连接器型号 产品尺寸 固定方法
TA-20H 20 MIL Standard HIF3BA-20PA-2.54DSA HIF3BA-20D-2.54R 57.5*48.0 螺丝固定/
导轨固定


一般规格

额定电压 125V AC/24V DC
额定电流 1A
绝缘电阻 100MΩ (DC 50OV)
耐电压 AC500V 1min
适合电线  单芯 0.5~1.5mm2
多芯 UL:17~22AWG/IEC:1.0mm2
电线脱皮长度 8~9mm
温度范围   -10℃~+50℃


材质

端子台 PA66
导电板 Copper,Tin plated
弹簧 Stainless steel
盖子 Modified PPO
基板 Epoxy 1.6t

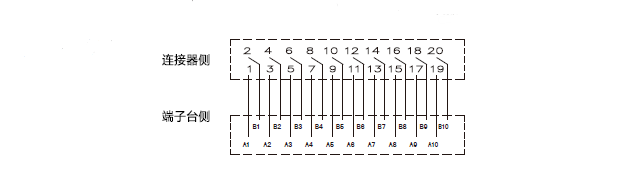

二、电路图


三、外观&平面图

四、产品应用
