MT-40HL-N

装置动作确认LED指示灯32点,端子模块

产品说明

32点输入输出专用端子模组,根据PLC卡选择对应端子模块及电
缆,可方便快捷的完成找点接线工作。
采用LED动作显示,各输入输出端状态一目了然。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘.附着而造成
短路、错误动作等安全隐患。

一、详细规格

型号选定

型号 I/O点数 Common极性 内置连接器型号 电缆侧连接器型号 产品尺数 固定方法
MT-40HL-N 32Point NPN +com HIF3BA-40PA-2.54DSA HIF3BA-40D-2.54R 152.3*49.5 导轨固定
XG4A-4031 XG4M-4030


一般规格

额定电压 125V AC/24V DC
额定电流 1A
绝缘阻抗 100MΩ (DC 50OV)
耐电压 AC500V 1min
适合电线 1.25mm2/MAX
端子螺丝 M3×8L
螺丝扭矩 1.2N·m(12kgf·cm)
温度范围 -10℃~+50℃


材质

保护外壳 Modified PPO
透明盖子 Polycarbonate
线路板 Epoxy 1.6t

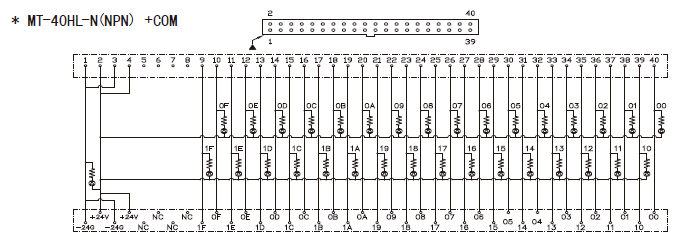

二、电路图



三、外观&平面图

四、产品应用
